Der Bohrlochvorteil

Bohrlochantennen beseitigen die Einschränkung der Eindringtiefe bei Bodenradaruntersuchungen.

Anstatt zu versuchen, den Boden bis zur gewünschten Untersuchungstiefe zu durchdringen, wird ein Bohrloch gebohrt und die Antenne hineingeführt, um bis zur gewünschten Tiefe abgesenkt zu werden.

Dies ermöglicht Bodenradaruntersuchungen in Tiefen von Hunderten von Metern unter der Oberfläche.

Mit herkömmlichen Bodenradarsystemen und -antennen an der Oberfläche ist dies nicht möglich.

Der Bohrlochvorteil

Bohrlochantennen beseitigen die Einschränkung der Eindringtiefe bei Bodenradaruntersuchungen.

Anstatt zu versuchen, den Boden bis zur gewünschten Untersuchungstiefe zu durchdringen, wird ein Bohrloch gebohrt und die Antenne hineingeführt, um bis zur gewünschten Tiefe abgesenkt zu werden.

Dies ermöglicht Bodenradaruntersuchungen in Tiefen von Hunderten von Metern unter der Oberfläche.

Mit herkömmlichen Bodenradarsystemen und -antennen an der Oberfläche ist dies nicht möglich.

Anwendungen

Geoscanner-Bohrlochantennen und -systeme können in vielen geotechnischen und ingenieurwissenschaftlichen Anwendungen eingesetzt werden.

Dazu gehören unter anderem die Erkennung von Brüchen und Hohlräumen, die Bestimmung der Zusammensetzung und des Volumens von Salzbergwerken, Untersuchungen zur Bodenkontamination, die Kartierung und Lokalisierung von Blindgängern, die Kartierung von Mineralvorkommen und vieles mehr.

Anwendungen

Geoscanner-Bohrlochantennen und -systeme können in vielen geotechnischen und ingenieurwissenschaftlichen Anwendungen eingesetzt werden.

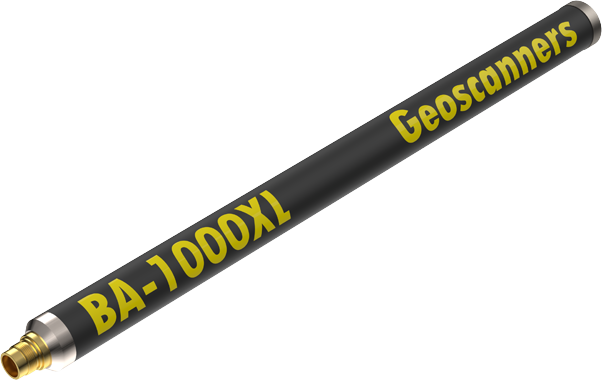

BA-1000 XL

Gewicht - 1.40kg
Frequenz - 692MHz
Eindringtiefe - 1m
Auflösung - 0.05m
Reichweite - 5-25ns
Abmessungen - Ø38x660mm
Maximale Kabellänge - 350m
Warencode - 85291095

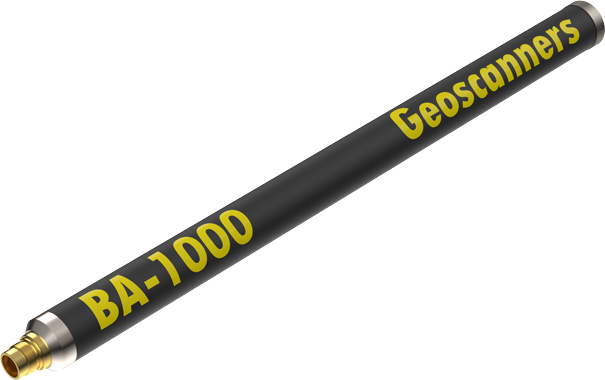

BA-1000

Gewicht - 1.40kg
Frequenz - 692MHz
Eindringtiefe - 1m
Auflösung - 0.05m
Reichweite - 5-25ns
Abmessungen - Ø38x660mm
Warencode - 85291095

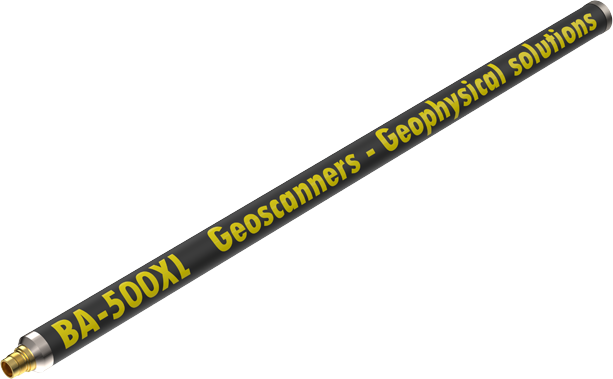

BA-500 XL

Gewicht - 1.45kg
Frequenz - 485MHz
Eindringtiefe - 4m
Auflösung - 0.1m
Reichweite - 20-150ns
Maximale Kabellänge - 350m
Abmessungen - Ø38x860mm
Warencode - 85291095

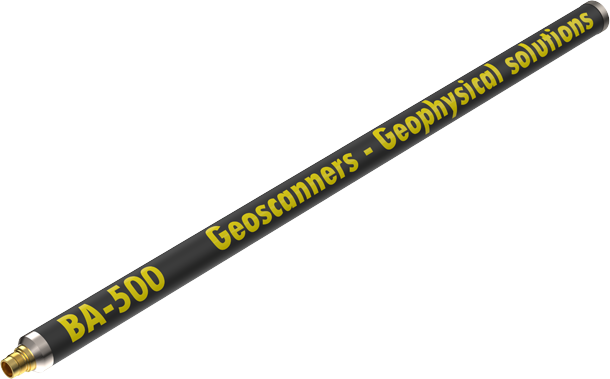

BA-500

Gewicht - 1.45kg
Frequenz - 485MHz
Eindringtiefe - 4m
Auflösung - 0.1m
Reichweite - 20-150ns
Abmessungen - Ø38x860mm
Warencode - 85291095

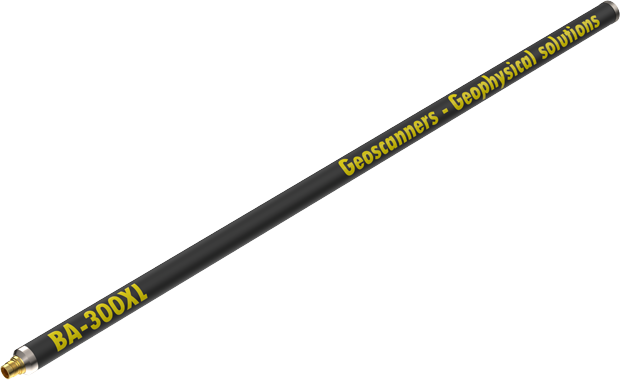

BA-300 XL

Gewicht - 1.7kg
Frequenz - 305MHz
Eindringtiefe - 4m
Reichweite - 64-256ns
Maximale Kabellänge - 350m
Abmessungen - Ø38x1238mm
Warencode - 85291095

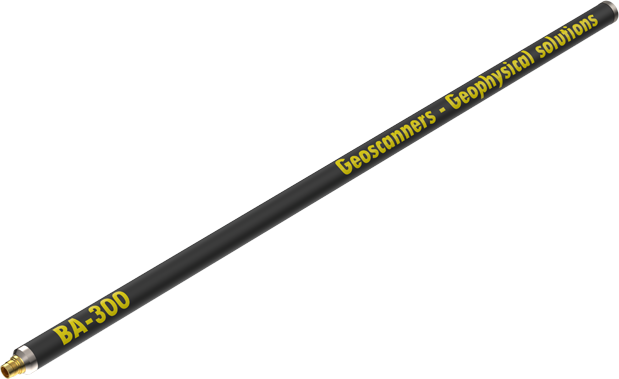

BA-300

Gewicht - 1.7kg
Frequenz - 305MHz
Auflösung - 0.15m
Reichweite - 64-256ns
Abmessungen - Ø38x1238mm
Warencode - 85291095

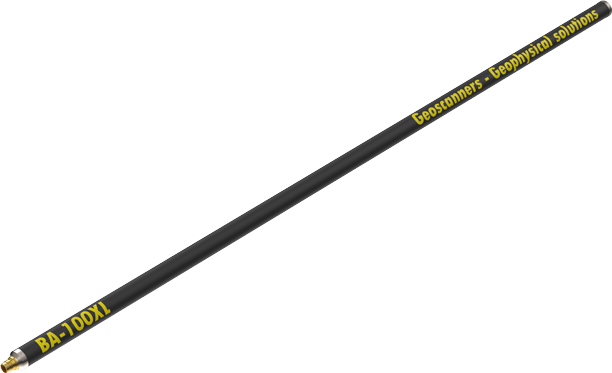

BA-100 XL

Gewicht - 2.1kg
Frequenz - 119.5MHz
Eindringtiefe - 15m
Auflösung - 0.5m
Reichweite - 50-350ns
Maximale Kabellänge - 350m
Abmessungen - Ø38x1683mm
Warencode - 85291095

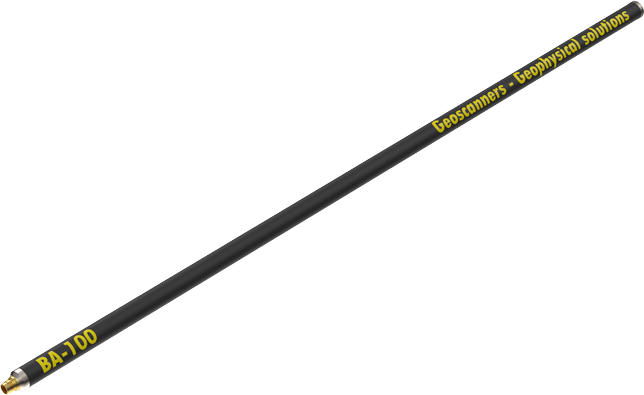

BA-100

Gewicht - 2.1kg
Frequenz - 119.5MHz
Eindringtiefe - 15m
Auflösung - 0.5m
Reichweite - 50-350ns
Abmessungen - Ø38x1683mm
Warencode - 85291095

Es gibt drei verschiedene Einsatzmöglichkeiten für diese Geräte

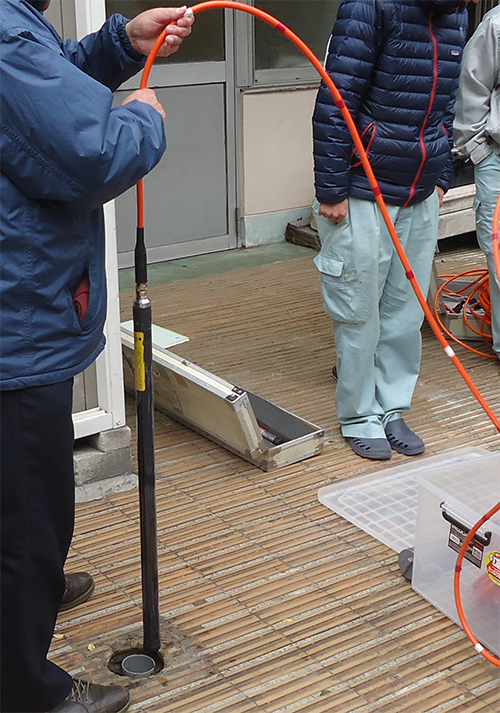

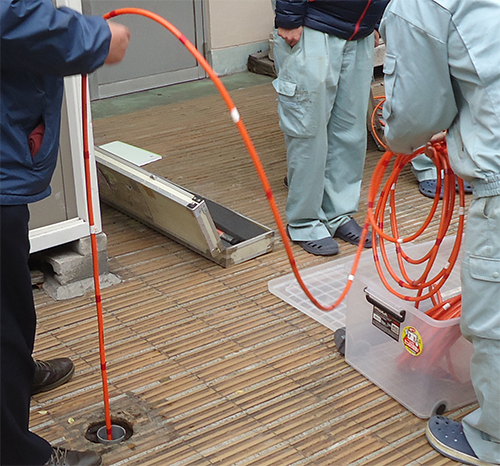

Reflexion: Eine einzelne Antenne wird in ein Bohrloch eingeführt, und die Reflexionsdaten des gesendeten Signals werden vom Empfänger in der Antenne aufgezeichnet. So werden die meisten Bodenradaruntersuchungen durchgeführt.

Cross-Hole: Diese Methode wird auch als Tomographie bezeichnet und umfasst zwei Geräte: eines sendet aus einem Bohrloch und eines empfängt in einem anderen Bohrloch. Diese Untersuchungsmethode erfordert außerdem spezielle Software für den Inversionsprozess zur Datenanalyse.

Bodengekoppelt an Bohrloch: Eine bodengekoppelte Antenne wird in einem bestimmten Abstand vom Bohrloch platziert, und eine Bohrlochantenne wird in das Bohrloch eingeführt und abgesenkt, während die Daten erfasst werden.

Diese Methode wird unter anderem zur Bestimmung der Wurzelmasse von Bäumen und Fundamentpfeilern auf Baustellen eingesetzt.

Wie werden Bohrlochantennen und -systeme verwendet?

Es gibt drei verschiedene Einsatzmöglichkeiten für diese Geräte

Diese Methode wird unter anderem zur Bestimmung der Wurzelmasse von Bäumen und Fundamentpfeilern auf Baustellen eingesetzt.

Was Sie bei der Verwendung von Bohrlochantennen und -systemen vermeiden sollten

Metallverrohrung des Bohrlochs

Die Untersuchungstiefe ist größer als die für jedes Gerät angegebene maximale Tiefe.

Elektrisch leitfähige Flüssigkeiten im Bohrloch.
